HPE Proliant ML10 GEN9 伺服器資料

[dtchang]

HPE Proliant ML10 GEN9 伺服器資料(約2018年份)
系統: 16 GB UDIMM ECC DDR4 2133 Hz x4 共 64 GB (限用 unbuffered DIMM,不可使用 RDIMM)
安裝: 3顆 512 GB SSD (SanDisk) 組 RAID5, 一顆當備材
CPU: Intel Xeon E3-1225 v5處理器(四核),內顯規格: Intel® HD Graphics P530 (和6 代 Core i5-6600 類似,Skylake架構)
Chipset: Intel® C236 Chipset
Memory: Maximum Capacity (UDIMM) 64GB (4 x 16GB UDIMM @2133MHz)
Network Controller: Intel® Ethernet Connection I219-LM
Storage Controller: Intel RST SATA RAID

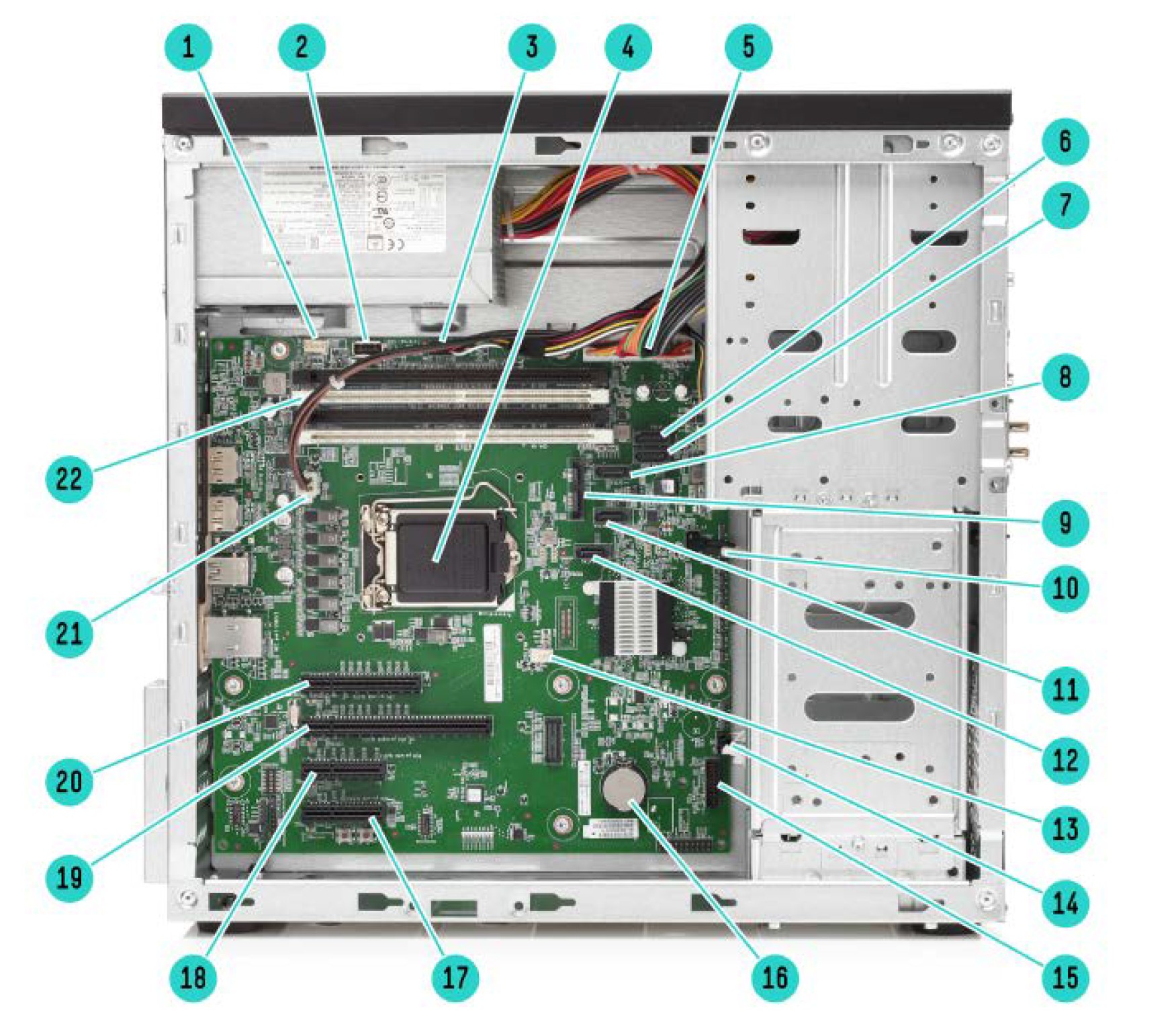

PCI-E 插槽,依序(由CPU處)(Full height):
slot 1: PCI-E 3.0 x8 (Bus width x8);可適配 NVMe M.2 Gen3 一支(單支時優選)
slot 2: PCI-E 3.0 x16 (Bus width x8);可適配顯卡或 10G 網卡雙網口
slot 3: PCI-E 3.0 x4 (Bus width x4);可適配 2.5 G 網卡(優選);可適配 NVMe M.2 Gen3 一支(單支時次選)
slot 4: PCI-E 3.0 x4 (Bus width x1);可適配 2.5 G 網卡(次選)
Power Supply 300W Multi-Output Power Supply
儲存槽: 4 LFF HDD Bays (Non Hot Plug) ;本機實裝 2.5" SSD
SATA 接口數: 5, DVD 佔用一個;
光碟機: Optional Slim Optical Bay (SATA DVD-RW/ROM Optical Drive) (可用9.5mm Slim SATA USB 外接盒變身USB DVD)

背板: 4個USB 3.0連接埠，1個Gigabit RJ-45網路埠，以及2個 DisplayPort 1.2 顯示介面(可4k@60或2K/QHD@120或FHD@240)
幫老機器更新BIOS 至 2020 年版 1.13 (2020.01.16)
作業系統: Windows 2016


-- 更新 BIOS --
1. 下載 BIOS
https://support.hpe.com/connect/s/produ ... er=8000012

2. 下載後解包後目錄
EFI
Windows
3. 複製到Windows目錄,直接執行 Windows\Winflash.bat , 然後等一會...

ROM update step:
1.Boot to Windows(64-bits).
1.Copy this folder to Windows.
2.run Winflash.bat

4. 重開機, 然後...卡在 EFI 畫面... 因為設備使用 RAID5, 更新 BIOS 後的設定和原設定資料不同了.

5. 可用一支 USB 格式化為 FAT32, 將解包後的檔案複製到 USB. 在主機前,可在 EFI 介面裡直接更新BIOS
EFI 介面可權當 DOS 版來看, 當插入 USB 後下逹指令
map -r
map
將可看到device資訊, 其中會有 fxxx (USB), blk01,blk1,blk2 (原SATA硬碟)
輸入 fxxx: (和DOS換碟一樣) 即可進入 USB drive 中下達 Efiflash.nsh 更新BIOS

ROM update step:
1.Boot to efi shell.
2.Copy this folder to a FAT32 format disk partition.
3.Select correct FS(file system) list by command "map -r" under shell.
4.Run Efiflash.nsh

直行完後輸入 reset 重開機

6. 開不了機的問題:
Boot 選項只有 IP v4, IP v6, EFI 等選項. 故無法啟動 windows

7. 進入 BIOS 系統 (DEL? ESC? F7? F9?), 修改設定:

Advance
CSM support -> Enable
Boot Option -> Legacy

SATA Mode -> RAID
Software Feature --> RAID 0/RAID 1/RAID 10/RAID 5 全部 Enable
秒數 -> 4 秒

Save & Exit

8. 重開機過程按 Ctrl + I 進入 RAID 設定畫面,原RAID設定資料還在,確認後離開
9. 重新進入 BIOS, Boot 選項裡將有 [Intel ....] 選項,即使用 SATA 開啟 Windows 系統
10. 成功啟動 windows 2016

後話: 前後找了不少資料,然而對 Server 的BIOS設定不熟悉,到處亂撞.... 想要更新 BIOS 最好先記錄一下原先的各項設定
最後是查到一段老視頻裡的設定 RAID才收工. 驚魂記!!
