PIC-E 插座 也可分為 x1, x4, x8, x16 四種規格,但是常見主機版上支援的是 x1, x4, x16 三種.
規格,通道數 (Lanes),常見用途,頻寬需求
x16,16,獨立顯示卡 (GPU)、AI 加速卡、高階 RAID 卡,極高 (最高)
x8,8,伺服器/企業級網卡 (如 10G/40G)、高階 RAID 卡 (常見做成 x16 物理尺寸),高
x4,4,NVMe SSD 擴展卡、較快網卡 (如 2.5G/5G)、高速擷取卡 (Capture Card),中
x1,1,獨立聲卡、標準無線網卡、USB 擴展卡、一般網路卡 (如 1G),低 (最低)
獨立顯示卡 (GPU)常見為 x16 插卡,卡寛可分多槽與多槽(如:雙槽即更寬/厚)
然而,實際上可能只用到 8 個通道. 故有顯示卡上加配二個 M.2 插槽的超好設計
引腳數(單側/總數):Key Notch（或稱 機械定位鍵 / 防呆缺口）是指在 PCI Express 插槽（或介面卡金手指）上，用來防止使用者將插卡插反或防止不相容的介面卡被誤插入的設計。
這個缺口把 PCI-E 的金手指區分為兩部分：電源與控制訊號區（Key Notch 之前）和數據傳輸通道區（Key Notch 之後）。
x1: 18/36 => 11 根針腳 (Pin 1 到 Pin 11) + 7 根針腳 (Pin 12 到 Pin 18)
x4: 32/64 => 11 根針腳 (Pin 1 到 Pin 11) + 21 根針腳
x8: 48/96 => 11 根針腳 (Pin 1 到 Pin 11) + 37 根針腳
x16:69/138 => 11 根針腳 (Pin 1 到 Pin 11) + 58 根針腳
視覺上:
防呆缺口之後的長度略短於防呆缺口之前(不足一倍) => x1 插卡
防呆缺口之後的長度略為防呆缺口之前的二倍長 => x4 插卡
防呆缺口之後的長度略為防呆缺口之前的三倍長 => x8 插卡
防呆缺口之後的長度略為防呆缺口之前的五倍長 => x8 插卡

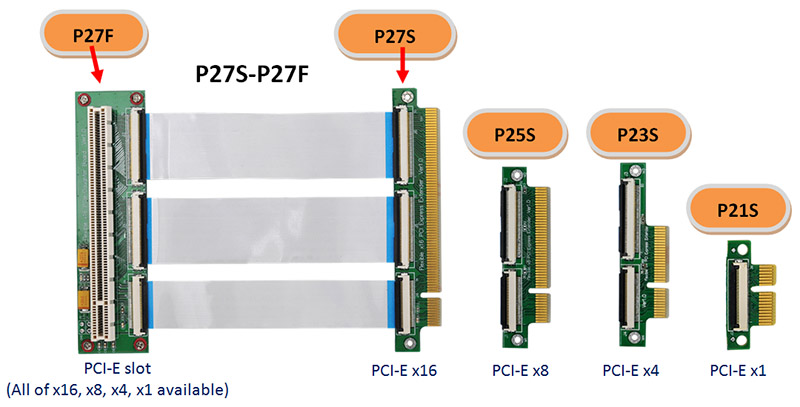

- P27S-P27F_5.jpg (94.83 KiB) 已瀏覽 346 次
